Редукторы МЦ техническое описание и прайс

Основное назначение:

Мотор-редуктор типа 4МЦ2С - это соосный цилиндрический двухступенчатый редуктор, который применяется, как электромеханический привод в общей промышленности.

Условия применения мотор-редукторов данного типа:

■ допустимая частота сети переменного тока при работе мотор-редуктора 50 или 60 Гц;

■ продолжительный режим работы мотор-редуктора, с продолжительностью работы от 8 до 24 ч/сут;

■ выходной вал мотор-редуктора вращается в любую сторону;

■ внешняя среда использования - неагрессивная, невзрывоопасная с максимальным содержанием непроводящей пыли в воздухе 10 мг/м³;

■ при климатическом исполнении У, категория размещения 3, допускается использование данного мотор-редуктора в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий при температуре внешней окружающей среды при эксплуатации от - 40 °С до + 40 °С. При климатическом исполнении Т2, допускается эксплуатация под навесом или в помещениях, при температуре внешней окружающей среды от - 10 °С до + 45 °С.;

■ Допустимая высота над уровнем моря не привышает 1000 м;

Примечание: Не допускается применение мотор-редуктора данного типа в грузоподъемных механизмах.

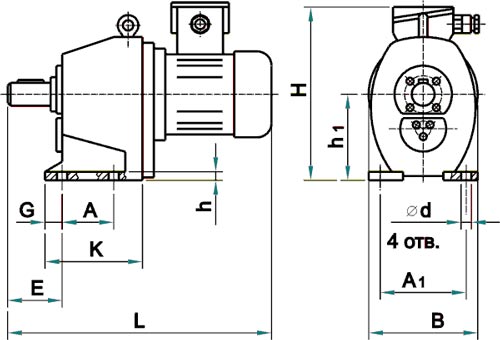

Исполнение на лапах

4МЦ2С-63-4МЦ2С-125 на лапах

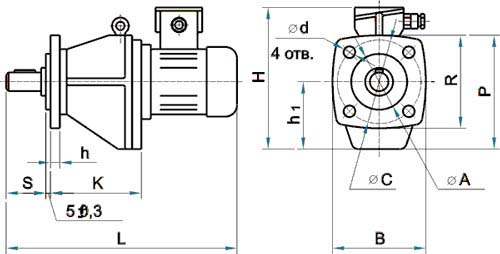

Фланцевое исполнение

4МЦ2С-63-4МЦ2С-125 фланцевое

Габаритные и присоединительные размеры для исполнения на лапах

4МЦ2С	Тип электродвигателя	L	H	В	h1	A	A1	E	G	d	h	К
63	63B2	315	255	185	140-0,5	110±0,55	150±0,55	48	15	12	16	160
	71В6;71В4	487
	71А4; 71А2; 71В2	487
	80В8; 80В6; 80В4; 80В2	517	265
	80А6; 80А4	493	265
	80A2	493	278
	90L2; 90L4	538	275	200
80	90LA8; 90LB8;90L6; 90L4	590	305	225	170-0,5	115±0,7	180±0,7	75	22	15	18	175
	100L6; 100L4; 100L2	635	317
	100S4; 100S2	602	317
100	100L8; 100L6; 100L4	675	380	270	212±0,5	130±1	210±1	270	350	14	22	195
	112МА6; 112М4; 112М2	695	400	280
	100S4	645	380	270
125	112МА6; 112МВ6; 112М4	738	480	335	265-1	160±0,7	280±0,7	105	25	19	28	235
	132S6; 132S4; 132M6	765
	132М4	814
	132М2	814		350
	160S4	870	520	335. 350
	160М4	910
	160S2; 160М2	870

Габаритные и присоединительные размеры для фланцевого исполнения

4МЦ2С	Тип электродвигателя	L	H	В	h1	A	С	R	P	d	h	К	S
63	63В2	315	255	185	140	130js	185	200	240	11	12	150	65
	71В6; 71В4	487
	71А4:71А2:71В2	487
	80В8; 80В6; 80В4; 80B2	517	265
	80А6; 80А4	473		200
	80А2	493
	90L2	538	275
80	90LA8; 90LB8; 90L6; 90L4	590	305	250	170	180JS	240	250	293	14	14	170	85
	100L6; 100L4; 100L2	635	317
	100S4; 100S2	602	317
100	100L8; 100L6; 100L4	675	380	270	212	230JS	275	270	350	14	14	190	115
	112МА6; 112М4; 112М2	695	400	280
	100S4	645	380	270
125	112МА6; 112МВ6; 112М4	738	480	360	260	300js	350	360	440	18	20	235	115
	132S6; 132S4; 132M6	765	480
	132М4	814	480
	132М2	814	477
	160S4; 160S2; 160M2	870	520
	160М4	910	520

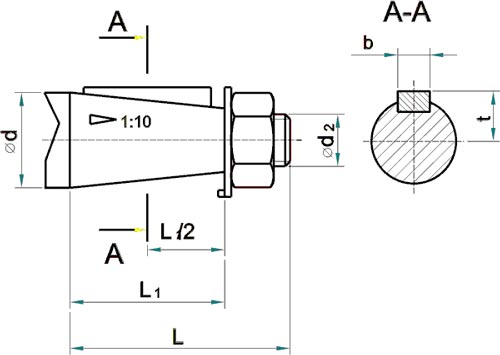

выходной вал

Размеры выходного вала мотор-редуктора данного типа

4МЦ2С	d₁	d₂	d₃	L	L₁	b	t	n	m
63	28	M16x1,5-8g	28k6	60	42	5	14,9	8	31
80	35	М20х1,5-8g	35k6	80	58	6	18,5	10	38
100	45	М30х2-8g	45k6	110	82	12	23,45	14	48,5
125	55	МЗ6х3-8g	55k6	110	82	14	28,9	16	59

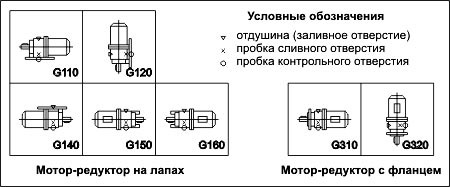

монтаж

Прайс-лист на редукторы

Наименование Тип редуктора	Переда точное число	Габаритные размеры L x B x H (Масса кг)	Цена руб. (с НДС)	Наименование Тип редуктора		Переда точное число	Габаритные размеры L x B x H (Масса кг)		Цена руб. (с НДС)
Червячные одноступенчатые редукторы Тип Ч, 2Ч, ЧС, 1Ч, 5Ч				Цилиндрические трёхступенчатые горизонтальные редукторы Тип ЦТНД
2Ч-40	8-63	175x150x180 (7)	32000	ЦТНД-315		50...160	1110x350x640 (485)		320000
1Ч-63	8-80	194x165x207 (17)	36000	ЦТНД-400		50...160	1385x430x820 (911)		550000
2Ч-63	8-80	235x180x225 (12,5)	35000	ЦТНД-500		50...160	1720x495x985 (1 448)		Дог.
Чс-80	8-80	279x225x267 (20)	33000	Крановые двухступенчатые горизонтальные редукторы Тип РЦД
2Ч-80	8-80	279x225x267 (18,5)	37000
Ч-80	8-80	340x250x295 (20)	37000	РЦД-250		10-40	520x250x315 (87)		54000
Ч-100	8-80	373x341x312 (57)	45000	РЦД-350		10-40	700x320x410 (175)		88000
Ч-125	8-80	437x363x396 (88)	73000	РЦД-400		10-40	800x360x510 (287)		135000
Ч-160 / 1Ч-160	8-80	551x434x500 (157)	120000	РЦД-400П		10-40	800x360x510 (287)		195000
Червячные двухступенчатые редукторы Тип Ч2, 1Ч2				Крановые двухступенчатые горизонтальные редукторы Тип РМ (РК)
Ч2-40/63	100-4000		Дог.	РМ-250		8...50	540x230x321 (85)		55000
Ч2-40/80	100-4000		24500	РМ-350		8...50	710x270x400 (145)		92000
Ч2-63/100	100-4000		38000	РМ-400		8...50	816x310x490 (210)		121000
Ч2-63/125	100-4000		39000	РМ-500		8...50	986x350x587 (345)		165000
Ч2-80/125	100-4000		43000	РМ-650		8...50	1278x470x697 (740)		320000
Ч2-80/160	100-4000		48000	РМ-650 вых.вал М		8...50	1278x470x697 (740)		360000
Ч2-100/160	100-4000		55000	РМ-750 (РК-450)		8...50	1448x510x743 (1030)		530000
Цилиндрические одноступенчатые горизонтальные редукторы Тип 1ЦУ				РМ-750 вых.вал М		8...50	1448x510x743 (1030)		580000
				РМ-850 (РК-500)		8...50	1632x580x875 (1230)		850000
1ЦУ-160	1,6-6,3	475x185x335 (75)	65000	РМ-850 вых.вал М		8...50	1632x580x875 (1230)		890000
1ЦУ-200	1,6-6,3	580x212x425 (135)	110000	РМ-1000 (РК-600)		8...50	1896x660x965 (2065)		1500000
1ЦУ-250	1,6-6,3	710x265x530 (250)	230000	РМ-1000 вых. в. М		8...50	1896x660x965 (2065)		1600000
Цилиндрические двухступенчатые горизонтальные редукторы Тип Ц2У (1Ц2У), Ц2Н, ЦДН				Крановые двухступенчатые горизонтальные редукторы Специальные Тип Ц2
Ц2У-100	8-40	390x145x230 (21)	32000	Ц2-250		8-50	515x260x310 (87)		69000
Ц2У-125	8-40	446x175x272 (31,5)	46000	Ц2-300		8-50	620x300x362 (138)		110000
Ц2У-160	8-40	557x206x345 (57 / 95)	62000	Ц2-350		8-50	700x330x409 (210)		120000
Ц2У-200	8-40	678x243x425 (170)	105000	Ц2-400		8-50	805x380x505 (315)		220000
Ц2У-250	8-40	829x290х530 (310)	150000	Ц2-400П		8-50	805x380x505 (315)		Дог.
Ц2У-250М	8-40	829x290х530 (310)	170000	Ц2-500		8-50	985x440x595 (500)		450000
Ц2У-250П	8-40	829x290х530 (310)	220000	Ц2-650		8-50	1270x560x695 (1100)		650000
Ц2У-315Н	8-50	1040x395x685 (520)	299000	Ц2-750		8-50	1465x650x783 (1650)		Дог.
Ц2У-315К	8-50	1040x395x685 (520)	280000	Ц2-1000		8-50	1905x860x1018(3700)		Дог.
Ц2У-355Н	8-50	1160x360x740 (700)	355000	Коническо - цилиндрические двух и трехступенчатые горизонтальные редукторы Тип КЦ1, КЦ2
Ц2У-355М	8-50	1160x360x740 (700)	370000
Ц2У-400Н	8-50	1270х410х835 (930)	425000	КЦ1-200		6,3-28	900х300х435 (186)		125000
Ц2У-400К	8-50	1270x420x800 (870)	410000	КЦ1-250		6,3-28	1170х375х515 (391)		195000
Ц2У-450 (Ц2Н-450)	8-50	1475х590х955 (1530)	890000	КЦ1-300		6,3-28	1275х450х607 (474)		250000
Ц2У-500 (Ц2Н-500)	8-50	1680x650x1055(2100)	1150000	КЦ1-400		6,3-28	1705х526х705 (980)		Дог.
ЦДН-630 (Ц2Н-630)	8-50	1995x650x1225(3900)		КЦ1-500		6,3-28	2085х630х877 (1740)		Дог.
ЦДН-710 (Ц2Н-710)	8-50	2175х740х1390(4540)	2750000	КЦ2-500		28-180	1300x350x600 (490)		Дог.
Цилиндрические трёхступенчатые горизонтальные редукторы Тип Ц3У (1Ц3У), Ц3Н				КЦ2-750		28-180	1883x550x765 (1240)		Дог.
				КЦ2-1000		28-180	2482x690x960 (2658)		Дог.
Ц3У-160	50-200	630x206x345 (110)	78000	КЦ2-1300		28-180	3168x850x1272(5100)		Дог.
Ц3У-200	50-200	775x243x425 (190)	120000	Крановые вертикальные трехступенчатые цилиндрические редукторы Тип ВК
Ц3У-250	50-200	950x290x530 (335)	230000
Ц3У-250М	50-200	950x290x530 (335)	240000	ВК-350	10,14,31.5,50			298x220x558 (72)	68000
Ц3У-315Н	50-200	1135х395х685 (580)	360000	ВК-475	20,28,50,112			458x250x790 (205)	160000
Ц3У-355	50-200	1260х435х740 (760)	380000	ВК-550	18,31.5,71,125			488x280x880 (279)	195000
Ц3У-400Н	50-200	1415х475х835 (960)	640000	На условиях 100% предоплаты действуют следующие СКИДКИ: При заказе от 2 - 5шт.=2% / от 6 - 9шт.=4% / 10шт. и более =6% Остальные возможные скидки обсуждаются индивидуально!
Цены являются ориентировочными, при заказе более 1 шт возможны существенные скидки.

Цены по состоянию на 09.01.2024г.
