Рукава РВД (с фитингами)

“Рукава РВД с фитингами - это гибкие трубопроводы, которые используются для передачи жидкостей, газов или воздуха под высоким давлением. Они состоят из нескольких слоев разных материалов, обеспечивающих прочность и гибкость. Фитинги служат для соединения рукавов с другими элементами системы.

Рукава РВД (рукава высокого давления) используются в качестве гибких трубопроводов в гидросистемах сельскохозяйственной, дорожно-строительной, лесозаготовительной, коммунальной, горно-добывающей, буровой, автомобильной, специальной и другой технике.

Рукава РВД (рукава высокого давления) также используются для подачи под давлением минеральных и гидравлических масел, жидкого топлива, смазочных жиров и водомасляных эмульсий при температурах от -50°С до +100°С (специальные рукава от -55°С до +135°С).

Рукава РВД выпускаются длиной от 450 мм. до 2250 мм. Рабочим давлением до 1500 атм.

При производстве опрессовки Рукавов РВД (рукавов высокого давления) с наконечниками, применяются гидравлические шланги отечественных и европейских производителей. Полная номенклатура рукавов высокого давления комплектующих, применяемых в производстве, сертифицирована в России и соответствует либо превышает требования стандартов ГОСТ 6286-73 и ГОСТ 25452-90.

По согласованию с заказчиком рукава РВД (рукава высокого давления) могут быть изготовлены любой требуемой длины, с любыми комбинациями присоединительной арматуры, с любой конфигурацией фитингов (угол изгиба фитингов 45, 60, 90градусов).

Конфигурация штуцеров всех стандартов - всегда прямые.

Стандарты фитингов РВД:

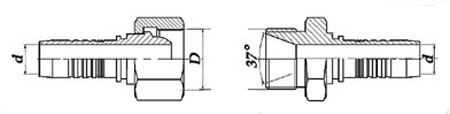

DK - Российский стандарт

• Резьба: метрическая от М16х1.5 до М52х2
• Диаметры рукавов: от 8 до 32 мм (5/16" - 1 1/4")
• Виды фитинга: прямой 0", угловой 45", угловой 90"
• DK-(Г) фитинг со сферическим ниппелем и накидной гайкой
• DK-(Ш) ниппель с наружной резьбой

DKI- Российский стандарт

• Резьба: метрическая от М16х1.5 до М52х2
• Диаметры рукавов: от 6 до 32 мм (1/4" - 1 1/4")
• Виды фитинга: прямой 0"
• DKI-(Г) фитинг с накидной гайкой "универсальный"
• DKI-(Ш) фитинг с наружной резьбой "универсальный"

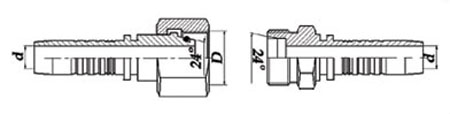

DKO - Немецкий стандарт

• Резьба: метрическая от М12х1.5 до М52х2
• Диаметры рукавов: от 6 до 38 мм (1/4" - 1 1/2")
• Виды фитинга: прямой 0", угловой 45", угловой 90"
• DKO-(Г) фитинг с накидной гайкой "универсальный"
• DKO-(Ш) фитинг с наружной резьбой "универсальный"

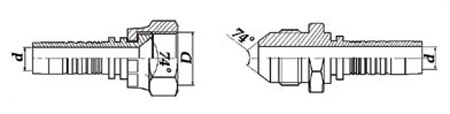

J.I.C. - Joint Industries Council (американский стандарт)

• Резьба: дюймовая от 7/16"-20" до 2 1/2"-12"
• Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
• Виды фитинга: прямой 0", угловой 45", угловой 90"
• JIC-(Г) фитинг с накидной гайкой "универсальный"
• JIS-C(Г) фитинг с накидной гайкой "тяжелый"
• JIC-(Ш) фитинг с наружной резьбой "универсальный"
• JIS-C(Ш) фитинг с наружной резьбой "тяжелый"

J.I.S. - Japanese Industrial Standard (японский стандарт)

• Резьба: метрическая от М12х1.5 до М52х2
• Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
• Виды фитинга: прямой 0", угловой 45", угловой 90"
• JIS-(Г) фитинг с накидной гайкой "универсальный"
• JIS-S(Г) фитинг с накидной гайкой "тяжелый"
• JIS-(Ш) фитинг с наружной резьбой "универсальный"
• JIS-S(Ш) фитинг с наружной резьбой "тяжелый"

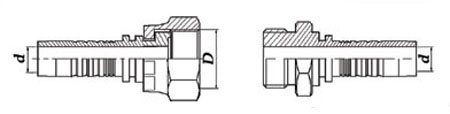

B.S.P. - british Standart Pipe (английский стандарт)

• Резьба: трубная цилиндрическая
• Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
• Виды фитинга: прямой 0", угловой 45", угловой 90"
• BSP-(Г) фитинг с накидной гайкой "универсальный"
• BSP-S(Г) фитинг с накидной гайкой "тяжелый"
• BSP-(Ш) фитинг с наружной резьбой "универсальный"
• BSP-S(Ш) фитинг с наружной резьбой "тяжелый"

O.R.F.S. - O'Ring Face Seal (американский стандарт)

• Резьба: метрическая от М12х1.5 до М52х2
• Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
• Виды фитинга: прямой 0"
• Тип уплотнения: под прокладку
• ORFS-(Г) фитинг с накидной гайкой "универсальный"
• ORFS-(Ш) фитинг с наружной резьбой "универсальный"

N.P.T.F. - National Pipe Tapered Fuel (американский стандарт)

• Резьба: коническая дюймовая 1/4"-2" (ГОСТ 6111-52)
• Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
• Виды фитинга: прямой 0"
• NPTF - фитинг с наружной конической резьбой "универсальный"

SF

• Тип соединения: штекерное с уплотнительным кольцом и зажимным замком
• Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
• Виды фитинга: прямой 0"

BANJO

• Тип соединения: резьбовое с поперечной расточкой
• Диаметры рукавов: от 6 до 16 мм (1/4" - 5/8")
• Виды фитинга: прямой 0", угловой 45", угловой 90"

Штуцера для шлангов:

Соединительная арматура с метрической и дюймовой резьбой используемая в гидравлических системах для соединения гибких трубопроводов (РВД) с элементами гидравлических систем.

штуцер - штуцер

• резьба трубная цилиндрическая

штуцер - штуцер

• резьба трубная метрическая

штуцер - штуцер

• резьба трубная цилиндрическая - трубная коническая

штуцер - гайка

• резьба трубная цилиндрическая

гайка - гайка

• резьба трубная цилиндрическая

тройник

• резьба трубная цилиндрическая

угловой, фитинги угловые

• резьба трубная цилиндрическая

Пример условного обозначения:

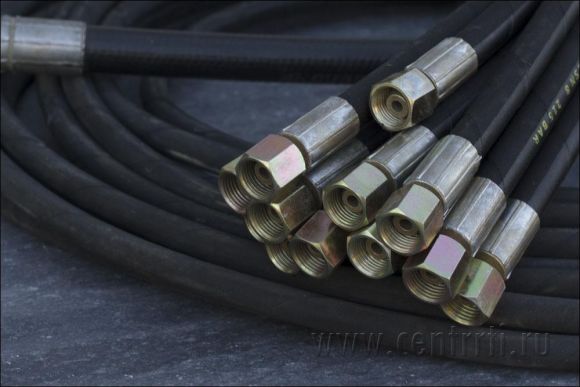

Рукав РВД 12-250атм-1250мм (М22*1.5)

РВД - рукава высокого давления

12 - внутренний диаметр (мм)

250атм - рабочее давление (атм)

1250мм - бухта длиной 100 п.м.

(М22*1.5) - метрическая резьба 22*1.5
